1.1 本试验方法包括液体和固体自燃温度的测定。这些材料必须在高压富氧环境中点燃，不得使用火花或火焰。

1.2本试验方法旨在在2.1至20.7 MPa[300至3000 psi]的压力下使用。该方法描述中使用的压力为10.3 MPa[1500 psi]，旨在适用于高压条件。如前所述，试验方法适用于点火温度在60到500之间的液体或固体 °C[140至932 °F]。

注1:

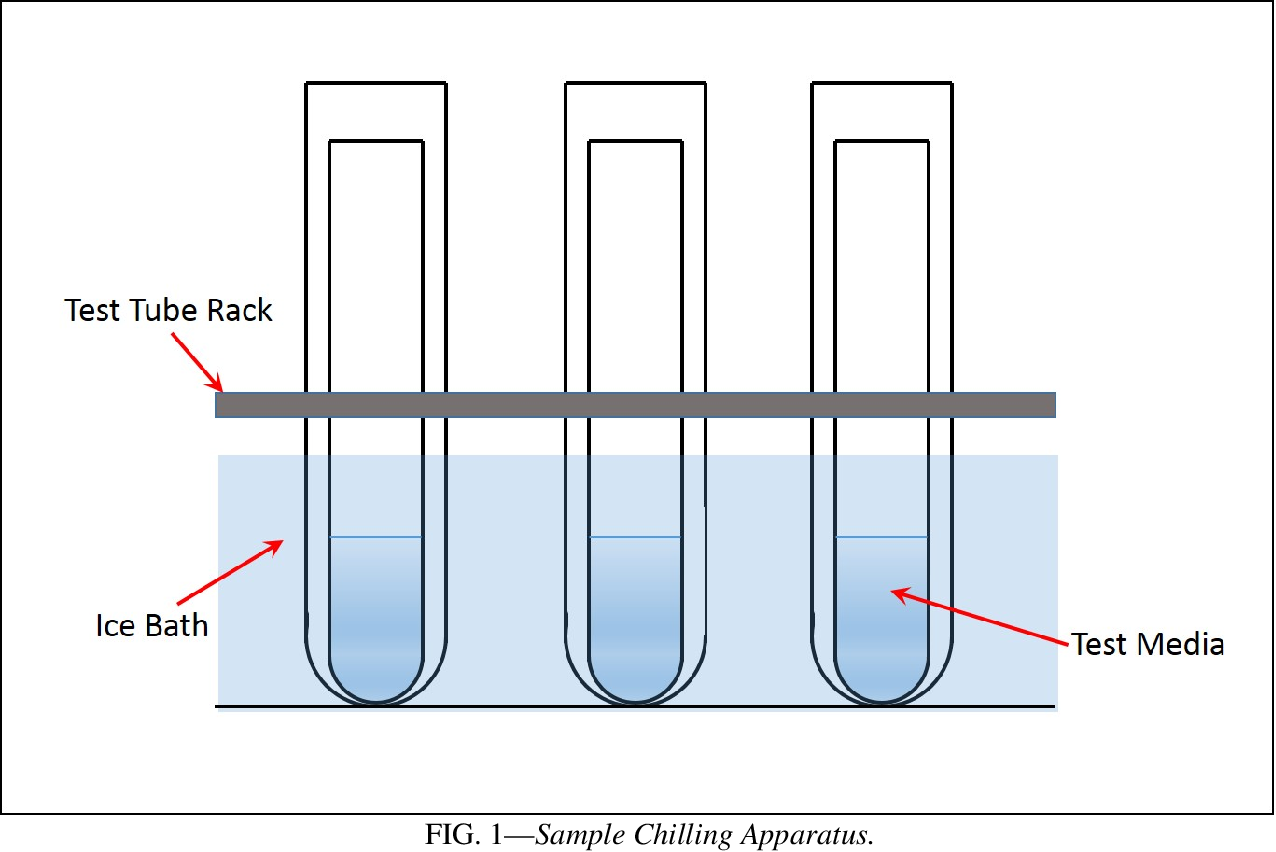

试验方法G72/G72M通常使用质量约为0.20+/-0.03-g的样品，起始压力为10.3 MPa[1500] psi]和5的升温速率 °C/min。但是，在其他试验条件下也可以获得自燃温度（AIT）。测试经验表明，挥发性液体的AIT测试可能会受到样品预处理的影响-

调节和样品质量。这将在本标准第1小节中作为特例进行说明

8.2.2. 测试经验还表明，在低压（即<2.1 MPa）下对固体或非挥发性液体材料进行的AIT测试可能会受到样品质量和升温速率的显著影响。这将在标准中作为特殊情况2在第

8.2.3. 由于材料的AIT取决于样品质量/配置和试验条件，因此与试验方法G72/G72M试验通常使用的标准条件的任何偏离应在试验报告中明确指出。

1.3本试验方法适用于高压纯氧。试验方法可在0.5℃以下的大气中使用 % 至100 % 氧气

1.4描述了一种适用于这些要求的装置。该试验方法适用于更高压力和更高点火温度的材料。

如果需要比所述更严格的要求或其他氧化剂，则必须小心选择能够承受这些条件的替代安全设备。

4.1如果加热到足够高的温度和压力，大多数有机液体和固体将在加压氧化气体环境中点燃。

该程序提供了在仔细控制的条件下点火开始时的温度数值。尚未建立从这种理想情况推断到特定现场情况下火灾和爆炸危险的描述、评估或规定的方法。标准装置中几种材料的点火温度排序通常与现场经验一致。

4.2材料自燃的温度（AIT）将随着测试系统的几何形状和加热速率而发生很大变化。为了实现点火温度的良好实验室间一致性，有必要使用近似试验方法中所述尺寸的设备。还需要尽可能严格地遵循所述步骤。

4.3一些全氟材料的分解和氧化释放的能量很少，因此没有明确的结论-

切断点火指示。如果样品在达到点火温度之前挥发，蒸馏到反应容器的另一部分，也不会有明显的点火指示。
