Security and resilience - Vehicle security barriers - Part 1: Performance requirement, vehicle impact test method and performance rating
测试场地和发射系统规格：
实验室测试屋配备了n°4碰撞测试区,其中一个专门用于车辆安全屏障系统.
发射系统由一个在轨道内滑动的小车组成,小车通过绳索与运载工具相连.绳索的返回速度由软件控制的液压系统调节.发射系统高度精确,允许发射速度公差不超过1%,发射方向非常精确.
发射系统除了精确之外,准备速度也非常快,因此可以进行一天的n°4 测试.
试验车辆:
实验室将根据标准要求的特性或任何客户要求选择车辆.还有一个大的车辆存放区,存放各种车辆,以备重复测试.
测试设备安装和测试场地准备:
实验室拥有根据客户要求准备测试场地的所有设备(打桩机、挖掘机、挖掘装载机、叉车、地面压实机).安装由n°2工人团队完成,除了保证测试期间获得的信息的保密性,还保证了恢复测试设备的及时干预.
测试费还包括:
车辆供应
准备测试车辆,包括根据标准进行喷漆,瞄准和压载
测试区域的准备
n. 5个高速视频(上方、轴向、前方、后方和侧面)
n. 6个正常速度视频(上方、轴向、前方、后方、横向和车载)
n. 2无人机视频
测试前和测试后测试系统和车辆的视频和图片
如果不能参加,可以远程连接以实时跟踪测试
基础成本:
(该区域的开挖,钢筋供应和准备,如果需要,将钢筋放入开挖区,混凝土测试后基础的浇筑,卸载和拆除)
经过废弃测试的路障柱处理
修补10厘米厚的沥青路面
如果碰撞测试结果为阳性,实验室将发布碰撞测试报告,并且为了识别所用材料,将进行下列特性测试:
Safety device - safety barriers
EN 1317-2, EN 1317-1
Test vehicle crash with / without dummy
Safety device - crash cushions
EN 1317-3, EN 1317-1
Test vehicle crash with / without dummy
Safety device - terminal and transitional elements of safety barriers
ENV 1317-4, EN 1317-1, prEN 1317-7
Test vehicle crash with / without dummy
Safety device - safety barriers, crash cushions, terminal and transitional elements
AASHTO - Manual for Assessing Safety Hardware (MASH) , NCHRP Report 350
Test vehicle crash with / without dummy
Vehicle security barriers
AS/NZS 3845.2
Test vehicle crash with / without dummy
Support structures for roadway devices
EN 12767, EN 1317-1
Test vehicle crash with / without dummy
Roadway safety device - system for protecting motorcycle riders
UNE 135900, CEN/TS 17342
Crash test of dummy equipped with instruments
Road restraint systems: Truck Mounted Attenuators
UNI CEN/TS 16786, CD 378/2020
Test vehicle crash with / without dummy
Vehicle Security Barrier
PAS 68, PAS 69, ASTM F 2656, ISO 22343-1
Test vehicle crash with / without dummy
Railway vehicles
UNI EN 15227 (§ 4, 5, 6, Annex B e C) + AISICO internal method PTO- CT-036 rev. 5 del 06/07/2020
Impact behaviour
Metallic materials
EN ISO 6892-1
Tensile testing
Metallic materials
ASTM E 415, EN 14726
Chemical composition
Metallic materials
EN ISO 6508-1
Rockwell test
Metallic materials
EN ISO 148-1, ASTM A 370
Charpy Impact Test
Road restraint systems
UNI EN 16303
virtual tests, Virtual Testing

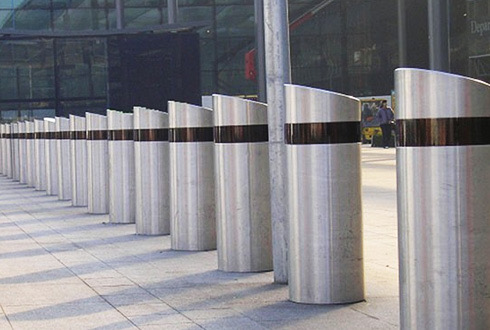

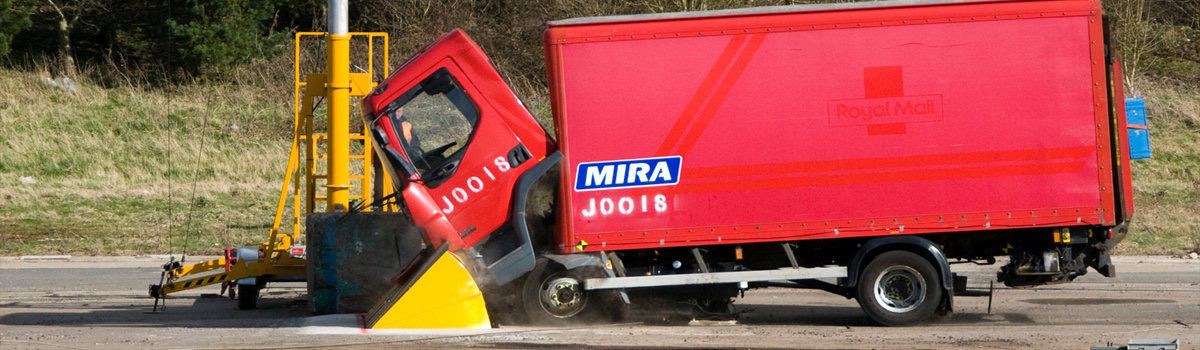

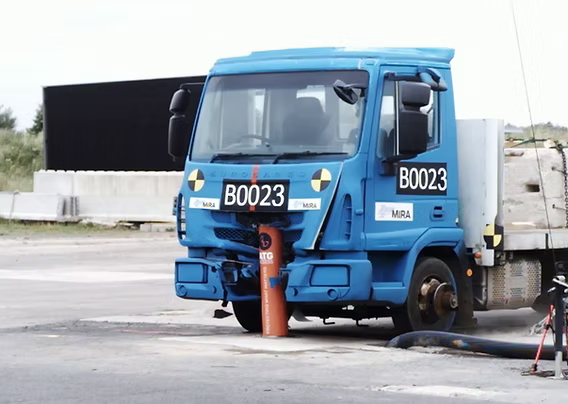

Photo for reference 涉及图片:
